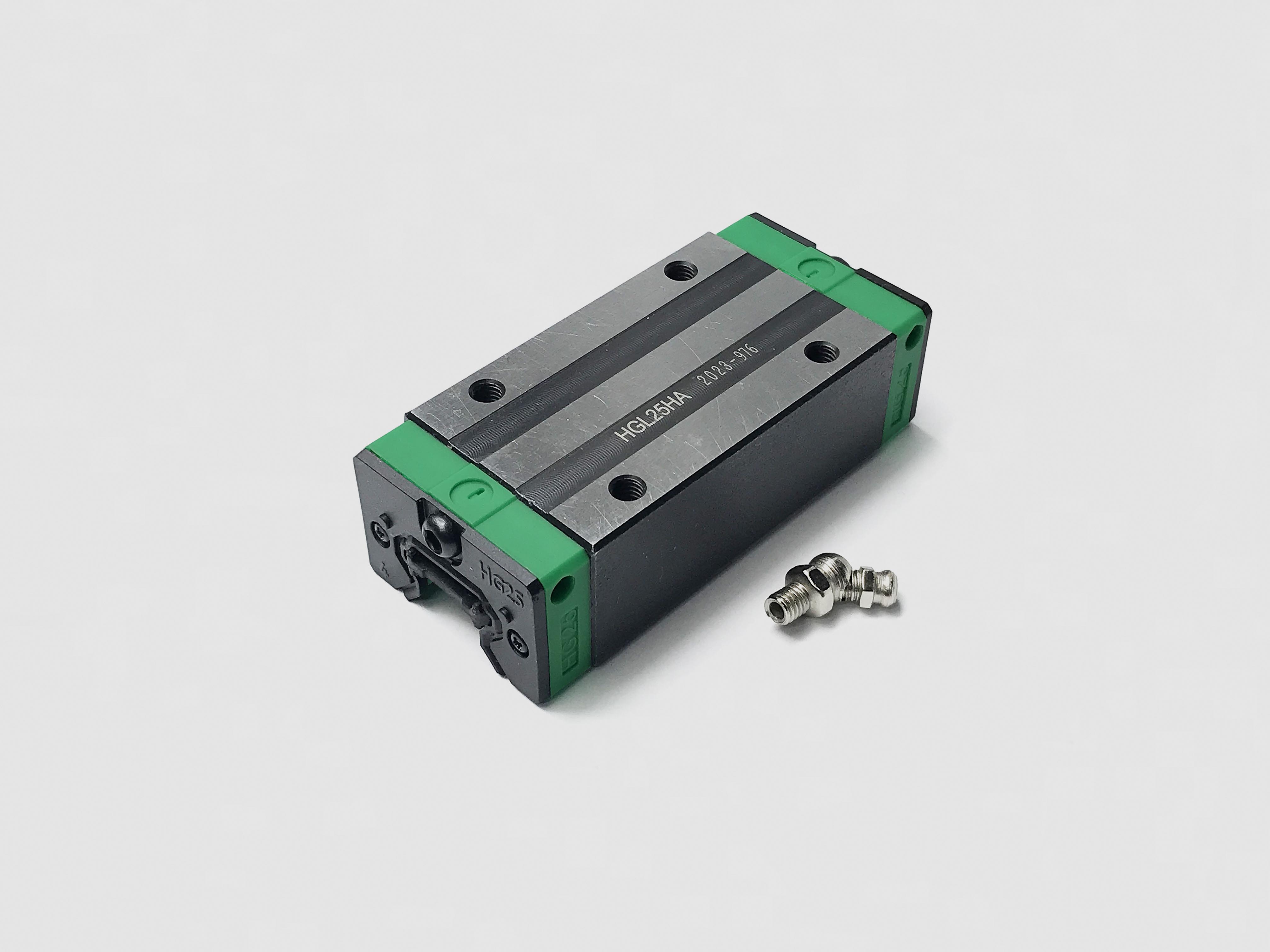

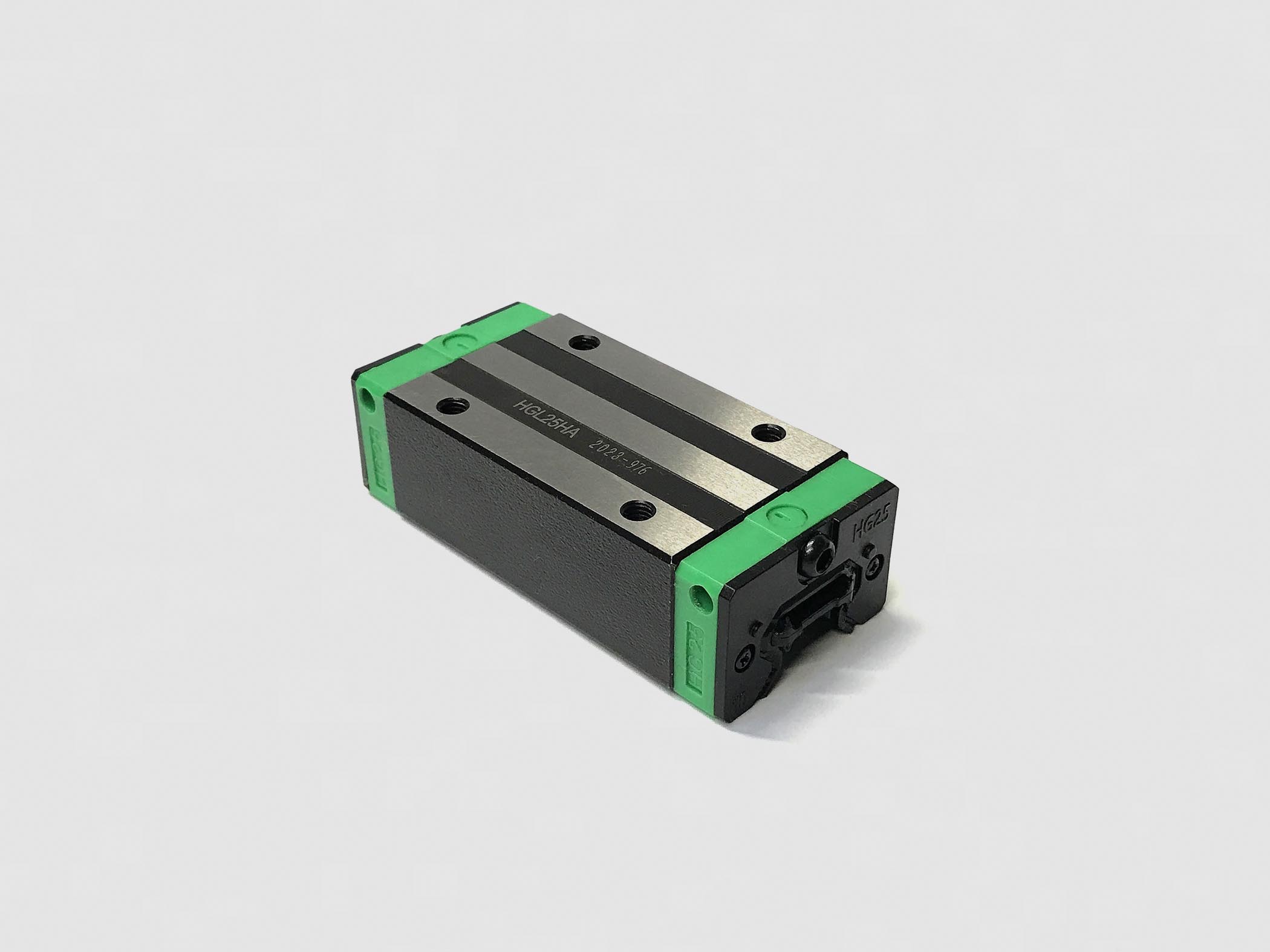

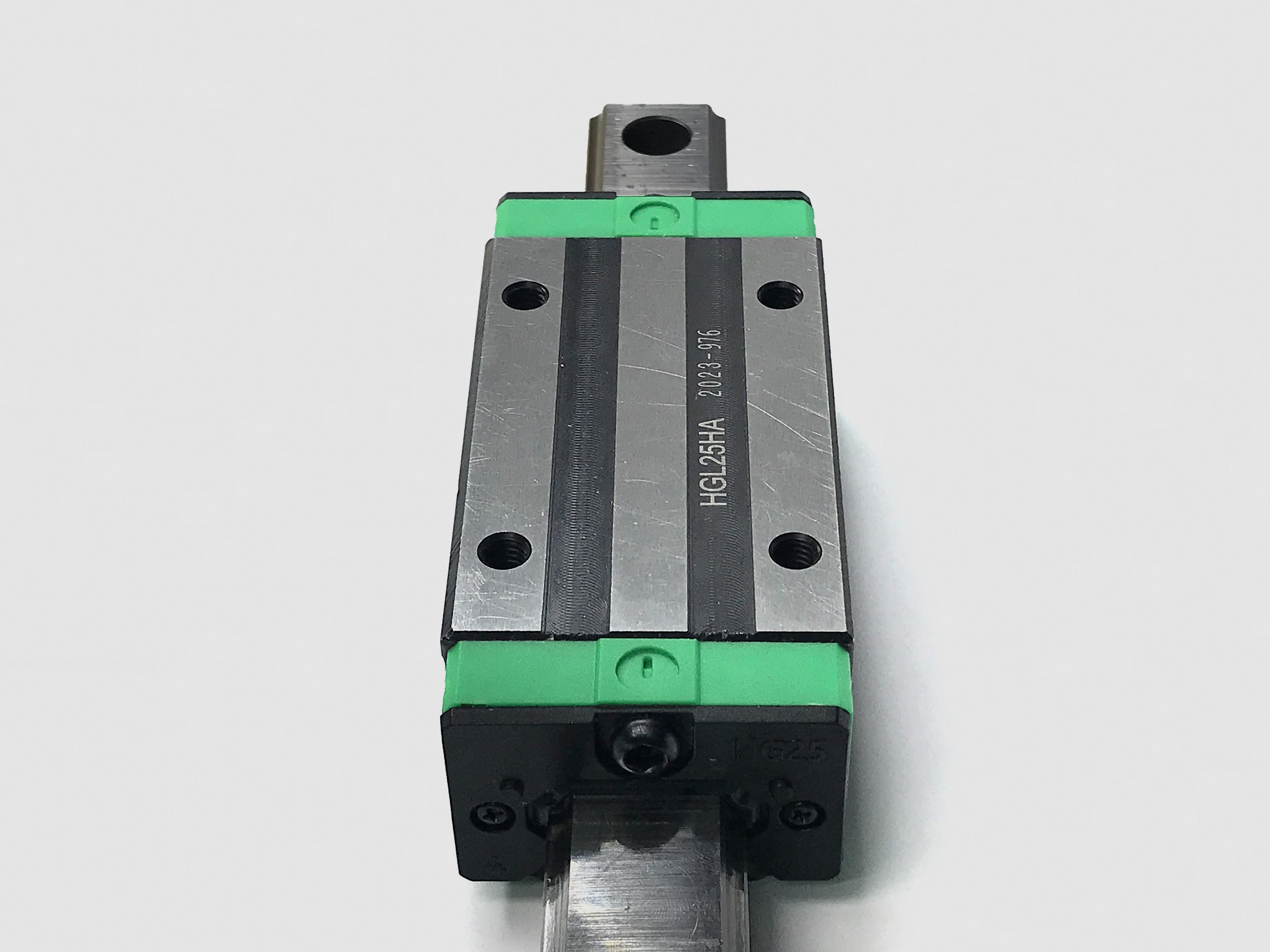

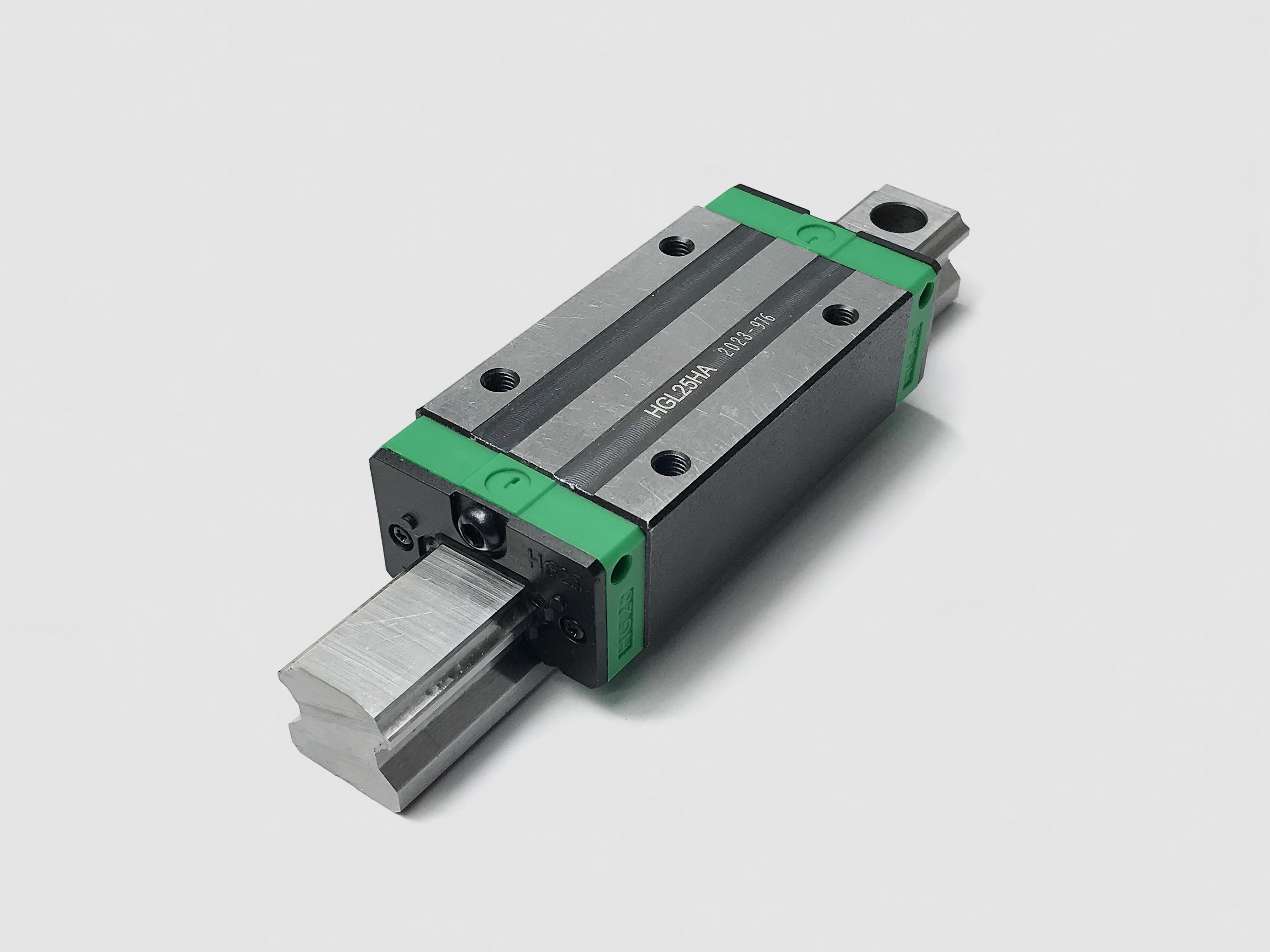

Рельсовая каретка HGL 25HA, B547
Арт. : B547
шарики
Стоимость:
5 243 р/ шт
Описание:
HGL 25HA — это флагманская низкопрофильная каретка с удлинённым блоком, способная заменить стандартные высокопрофильные направляющие в условиях жёстких ограничений по высоте. Увеличенное количество шариков и длина обеспечивают максимальную нагрузочную способность среди всех низкопрофильных моделей. Сфера применения включает прецизионные обрабатывающие центры, высокоскоростные граверы и оборудование для производства электроники.
Технические характеристики:
- Масса (кг/шт):
- 0,635
- Материал:
- СТ45
- Тип конструкции:
- низкопрофильный
- Тип тел качения:
- шарики
- Нагрузка:
- радиальная + осевая
- Макс. частота вращения (об/мин):
- 4500
- Динамическая грузоподъемность (кН):
- 18
- Статическая грузоподъемность (кН):
- 29
- Стандарт по ISO:
- 14728

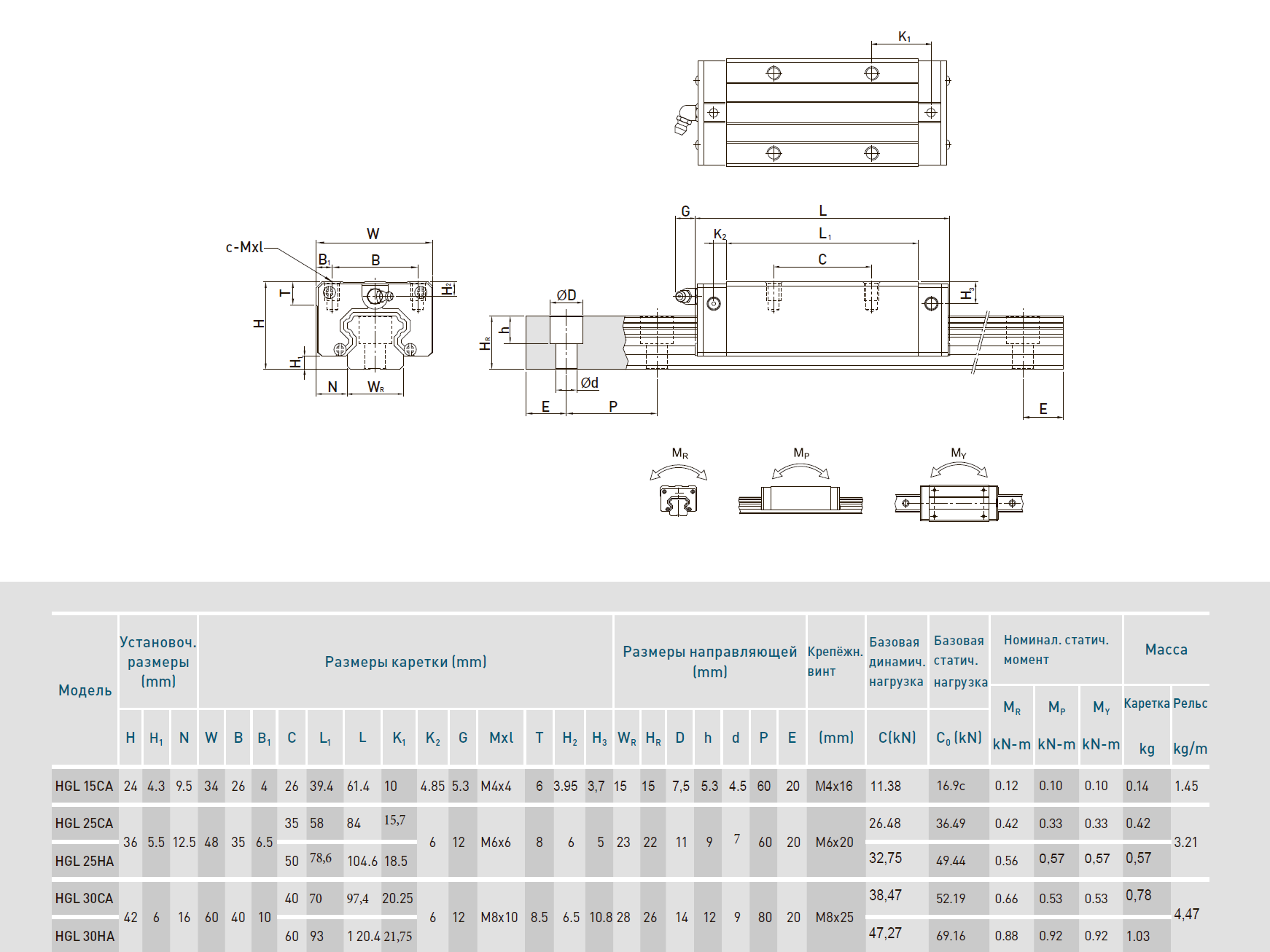

Таблица размеров подшипника
| Рельсовая каретка HGH 15CA, B525 | B525 | 0,204 | СТ45 | миниатюрная | шарики | радиальная + осевая | 4000 | 14.7 | 23.47 | 14728 | |
| Рельсовая каретка HGH 15CA, B720 | B720 | 0.185 | подшипниковая сталь | HGH | шарики | радиальная + осевая | 3000 | 6.7 | 12.3 | 14728 | |
| Рельсовая каретка HGL 15CA, B543 | B543 | 0,163 | СТ45 | низкопрофильный | шарики | радиальная + осевая | 4000 | 6 | 10.5 | 14728 | |
| Рельсовая каретка HGW 15CC, B548 | B548 | 0,200 | СТ45 | широкий корпус | шарики | радиальная + осевая | 4000 | 14.7 | 23.47 | 14728 | |
| Рельсовая каретка HGW 15CC, B721 | B721 | 0.175 | подшипниковая сталь | HGW | шарики | радиальная + осевая | 3000 | 8 | 14.5 | 14728 | |
| Рельсовая каретка HGH 20CA, B722 | B722 | 0.316 | подшипниковая сталь | HGH | шарики | радиальная + осевая | 3500 | 12.5 | 21 | 14728 | |
| Рельсовая каретка HGH 20CA, B526 | B526 | 0,358 | СТ45 | миниатюрная | шарики | радиальная + осевая | 3500 | 17.75 | 37.84 | 14728 | |
| Рельсовая каретка HGH 20HA, B537 | B537 | 0,440 | СТ45 | фланцевый | шарики | радиальная + осевая | 3000 | 15 | 26 | 14728 | |
| Рельсовая каретка HGL 20CA, B544 | B544 | 0,349 | СТ45 | низкопрофильный | шарики | радиальная + осевая | 4500 | 10 | 18 | 14728 | |
| Рельсовая каретка HGL 20HA, B545 | B545 | 0,437 | СТ45 | низкопрофильный | шарики | радиальная + осевая | 4000 | 12 | 21 | 14728 | |
| Рельсовая каретка HGW 20CC, B549 | B549 | 0,440 | СТ45 | широкий корпус | шарики | радиальная + осевая | 3500 | 27.1 | 36.68 | 14728 | |
| Рельсовая каретка HGW 20CC, B723 | B723 | 0.394 | подшипниковая сталь | HGW | шарики | радиальная + осевая | 3500 | 15 | 25.5 | 14728 | |
| Рельсовая каретка HGW 20HA, B550 | B550 | 0,550 | СТ45 | широкий корпус | шарики | радиальная + осевая | 3000 | 18 | 30 | 14728 | |
| Рельсовая каретка HGH 25CA, B538 | B538 | 0,556 | СТ45 | фланцевый | шарики | радиальная + осевая | 4000 | 20 | 32 | 14728 | |
| Рельсовая каретка HGH 25HA, B542 | B542 | 0,745 | СТ45 | фланцевый | шарики | радиальная + осевая | 3500 | 34 | 38 | 14728 | |
| Рельсовая каретка HGL 25CA, B546 | B546 | 0,487 | СТ45 | низкопрофильный | шарики | радиальная + осевая | 5000 | 15 | 25 | 14728 | |
| Рельсовая каретка HGW 25CC, B551 | B551 | 0,627 | СТ45 | широкий корпус | шарики | радиальная + осевая | 4000 | 26 | 42 | 14728 | |
| Рельсовая каретка HGW 25HA, B552 | B552 | 0,832 | СТ45 | широкий корпус | шарики | радиальная + осевая | 3500 | 30 | 48 | 14728 | |
| Монтажная пластина под каретки HGH15, B786 | B786 | 0.182 | сталь 2 мм | ||||||||
| Монтажная пластина под каретки HGH20, B785 | B785 | 0.288 | сталь 2 мм |
