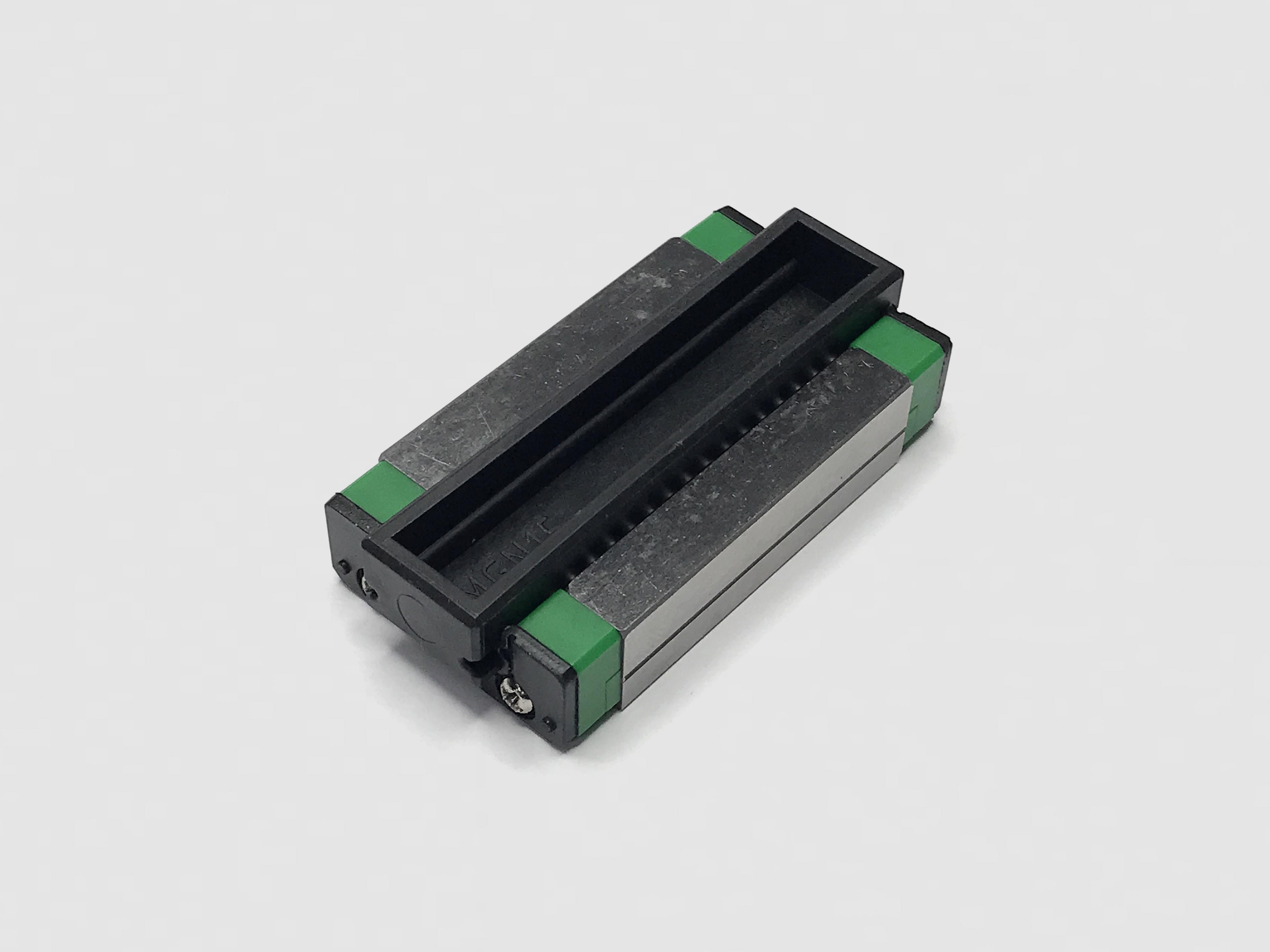

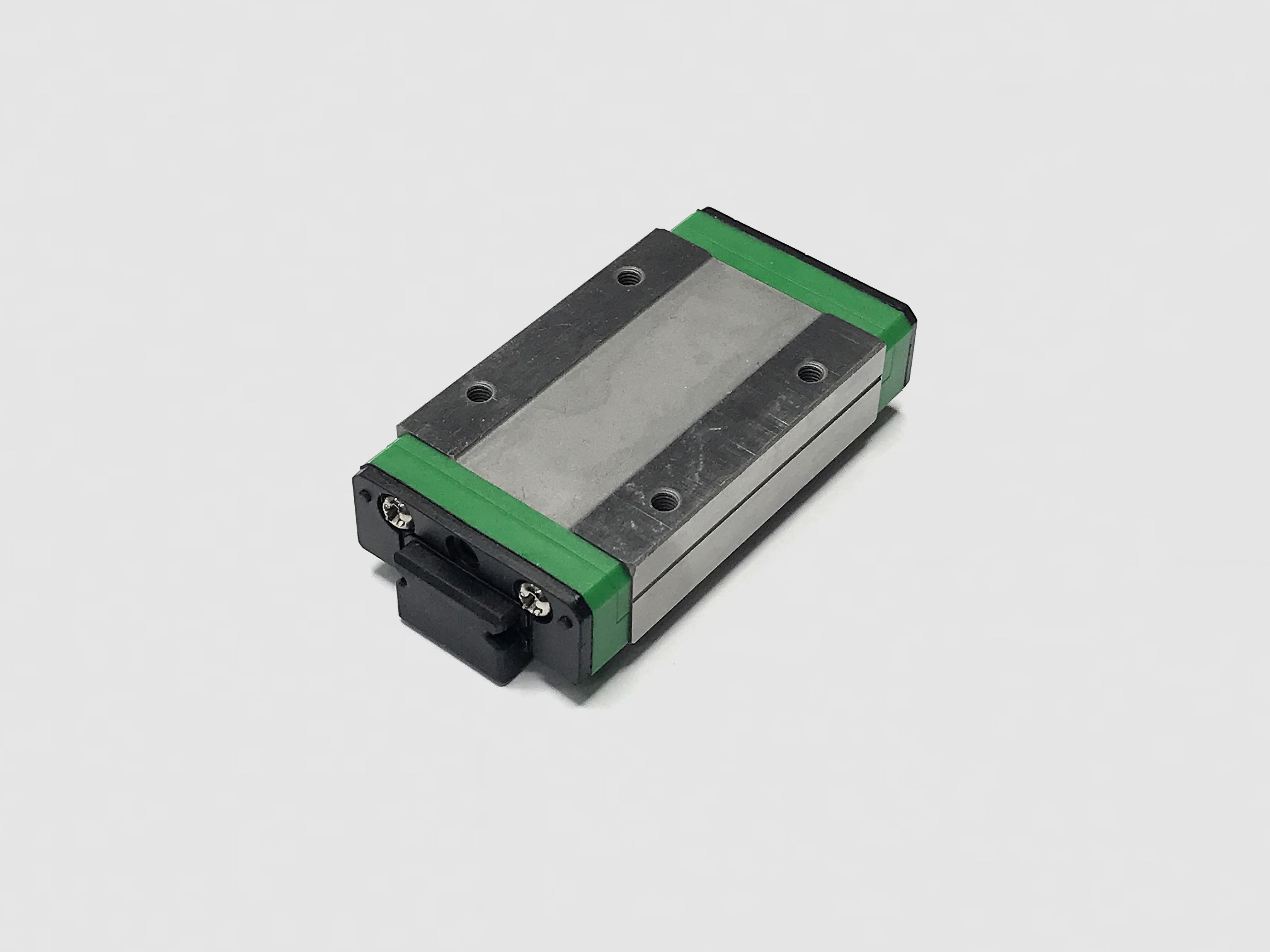

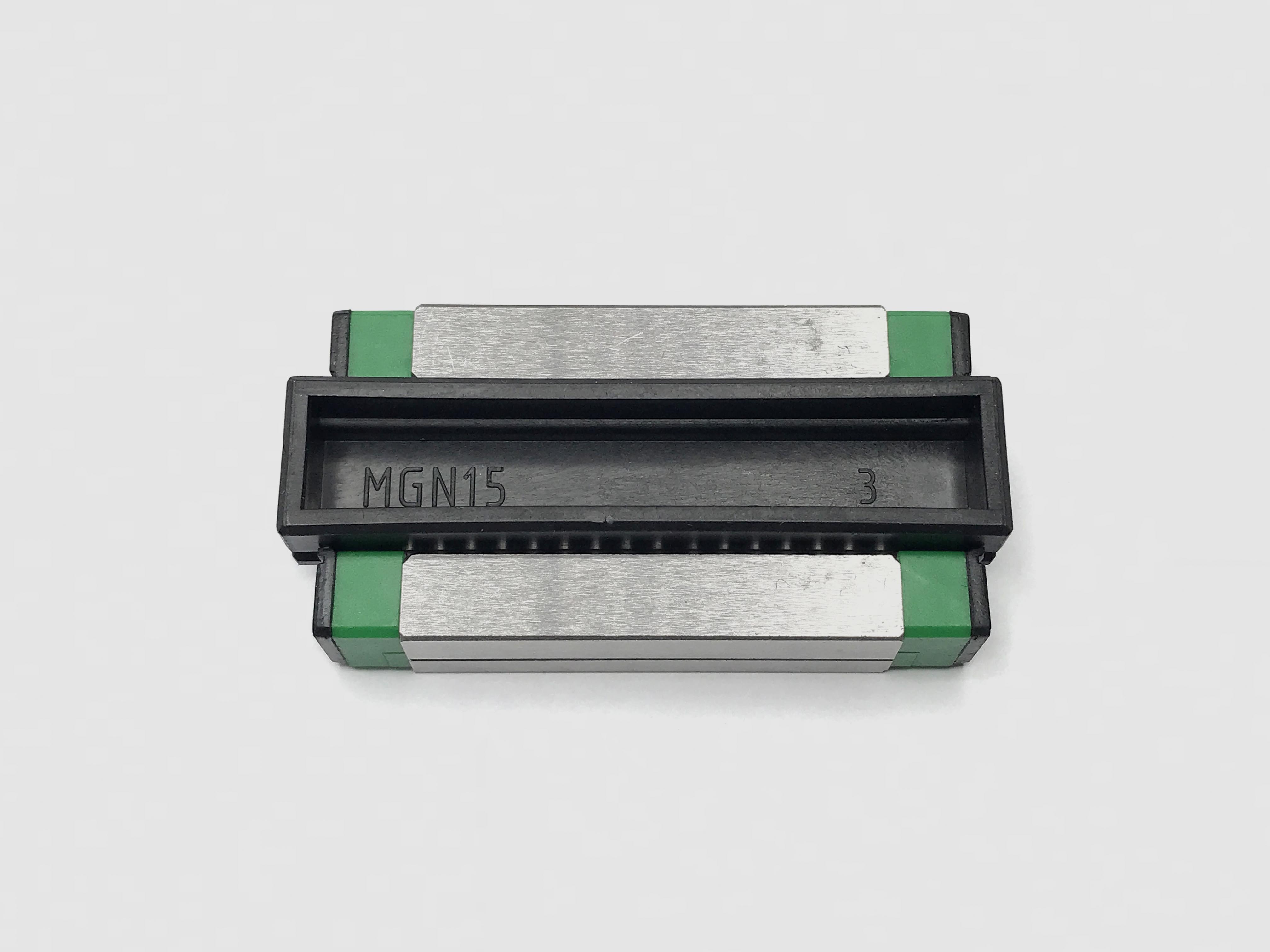

Рельсовая каретка MGN 15H, C113
Арт. : C113
шарики
Стоимость:
992 р/ шт
Описание:
BE-MGN15H — это удлинённая миниатюрная каретка для направляющей 15 мм, обеспечивающая максимальную нагрузочную способность в своём классе. Увеличенная длина и большее количество тел качения позволяют ей справляться с моментными нагрузками, которые недоступны коротким версиям. Модель идеально подходит для портальных осей компактных ЧПУ-станков, роботизированных систем и прецизионного измерительного оборудования.
Технические характеристики:
- Масса (кг/шт):
- 0.102
- Материал:
- подшипниковая сталь
- Тип конструкции:
- удлиненная
- Тип тел качения:
- шарики
- Нагрузка:
- радиальная + осевая
- Макс. частота вращения (об/мин):
- 3000
- Динамическая грузоподъемность (кН):
- 4.8
- Статическая грузоподъемность (кН):
- 7.2
- Стандарт по ISO:
- 12090
Таблица размеров подшипника
| Рельсовая каретка MGN 7H, B559 | B559 | 0,020 | СТ45 | миниатюрная | шарики | радиальная + осевая | 4000 | 1.37 | 1.96 | 12090 | |
| Рельсовая каретка MGW 7H, B561 | B561 | 0,031 | СТ45 | миниатюрная | шарики | радиальная + осевая | 4000 | 1.77 | 3.14 | 12090 | |
| Рельсовая каретка MGN 9C, C110 | C110 | 0.019 | подшипниковая сталь | короткая | шарики | радиальная + осевая | 4000 | 1.9 | 2.7 | 12090 | |
| Рельсовая каретка MGN 9H, C111 | C111 | 0.027 | подшипниковая сталь | удлиненная | шарики | радиальная + осевая | 3500 | 2.5 | 3.5 | 12090 | |
| Рельсовая каретка MGN 12H, B560 | B560 | 0,058 | СТ45 | миниатюрная | шарики | радиальная + осевая | 3500 | 4.9 | 5.8 | 12090 | |
| Рельсовая каретка MGW 12H, B562 | B562 | 0,109 | СТ45 | миниатюрная | шарики | радиальная + осевая | 3500 | 5.1 | 8.24 | 12090 | |
| Рельсовая каретка MGN 15C, C112 | C112 | 0.068 | подшипниковая сталь | короткая | шарики | радиальная + осевая | 3500 | 3.7 | 5.5 | 12090 | |
| Алюминиевая пластина для Z оси, тип 1, C107 | C107 | 0.295 | алюминий | ||||||||
| Алюминиевая пластина для Z оси, тип 2, C108 | C108 | 0.283 | алюминий | ||||||||
| Рельсовая каретка MGN 15H, C122 | C122 | 0,102 | СТ45 | миниатюрная | шарики | радиальная + осевая | 3500 | 17.75 | 37.84 | 14728 |
