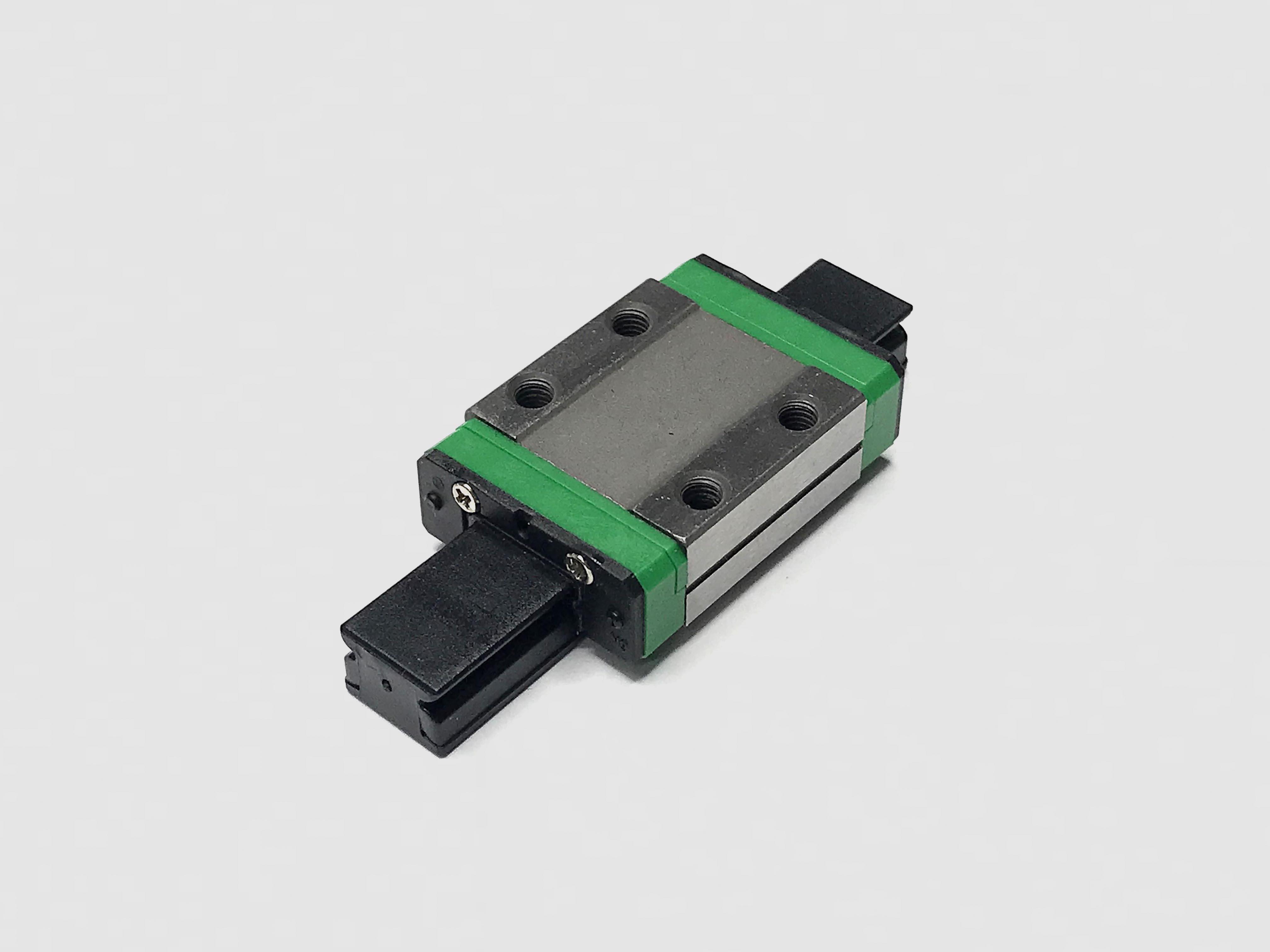

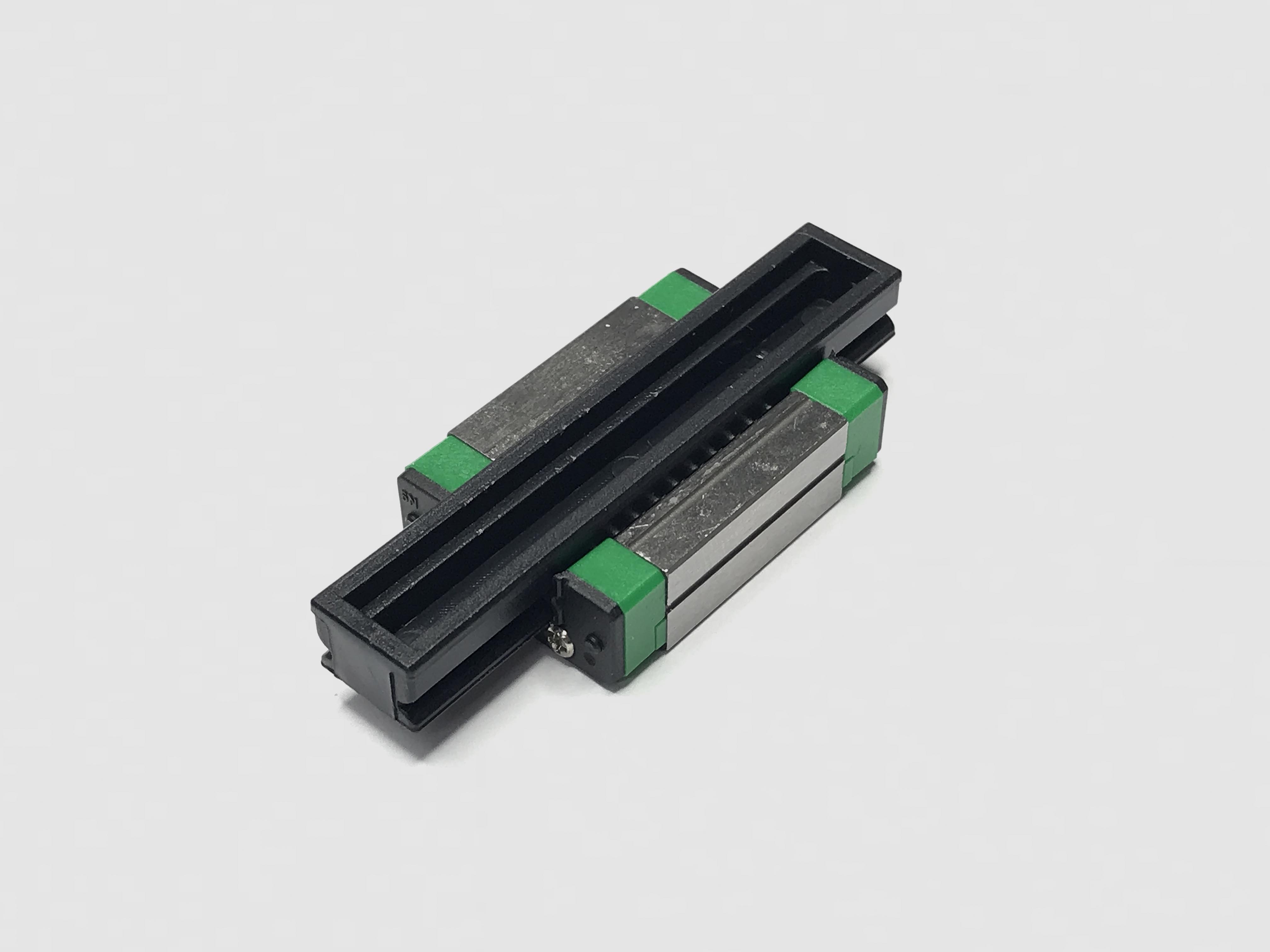

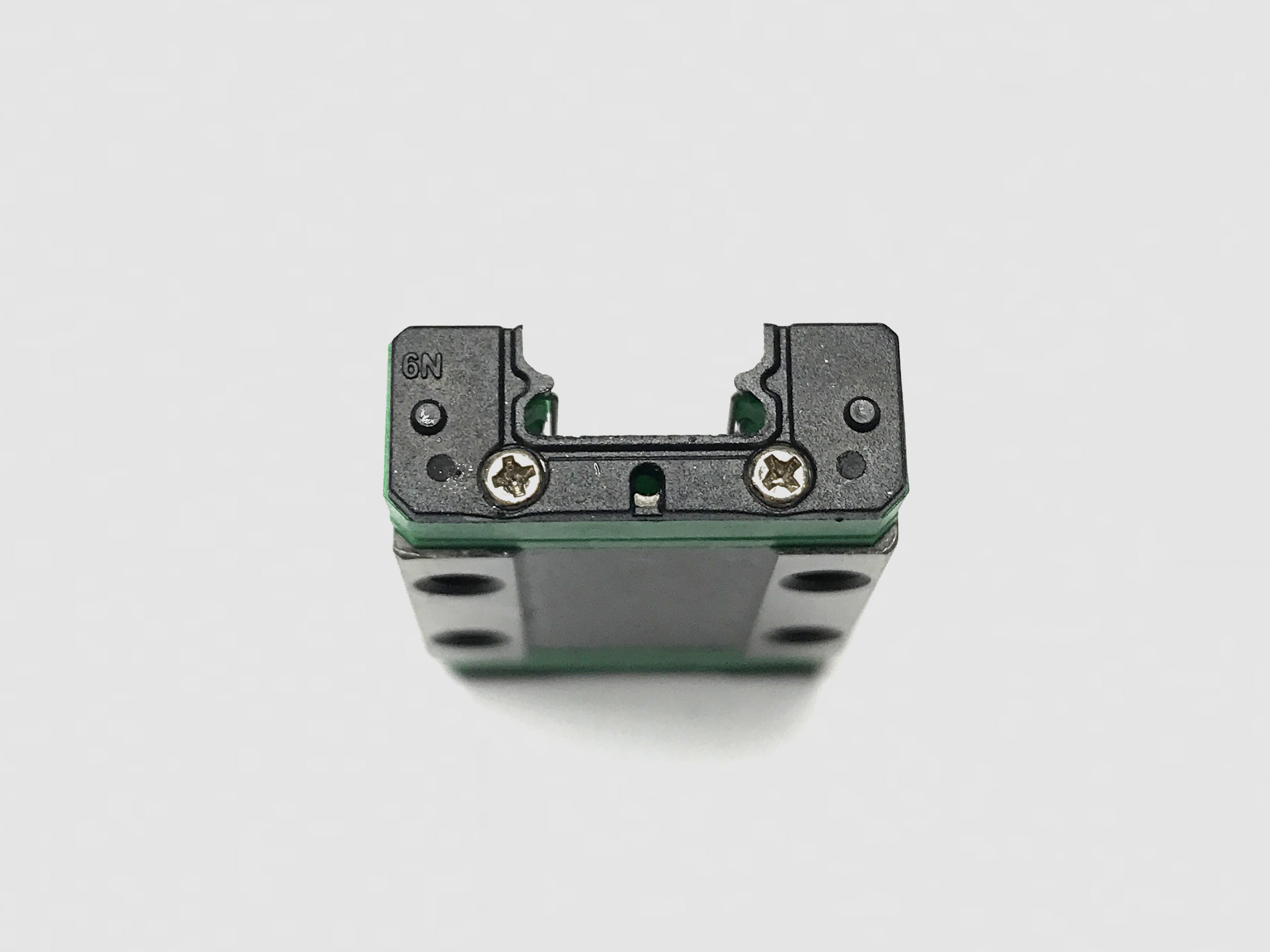

Рельсовая каретка MGN 9C, C110
Арт. : C110
шарики
Стоимость:
701 р/ шт
Описание:
BE-MGN9C — это миниатюрная линейная каретка типа C (короткий блок) для направляющей шириной 9 мм, обеспечивающая сверхкомпактные габариты. Четырёхрядная шариковая конструкция с углом контакта 45° гарантирует равномерное восприятие нагрузок во всех направлениях. Модель широко применяется в миниатюрных 3D-принтерах, оптических системах, прецизионных позиционерах и медицинском диагностическом оборудовании.
Технические характеристики:
- Масса (кг/шт):
- 0.019
- Материал:
- подшипниковая сталь
- Тип конструкции:
- короткая
- Тип тел качения:
- шарики
- Нагрузка:
- радиальная + осевая
- Макс. частота вращения (об/мин):
- 4000
- Динамическая грузоподъемность (кН):
- 1.9
- Статическая грузоподъемность (кН):
- 2.7
- Стандарт по ISO:
- 12090

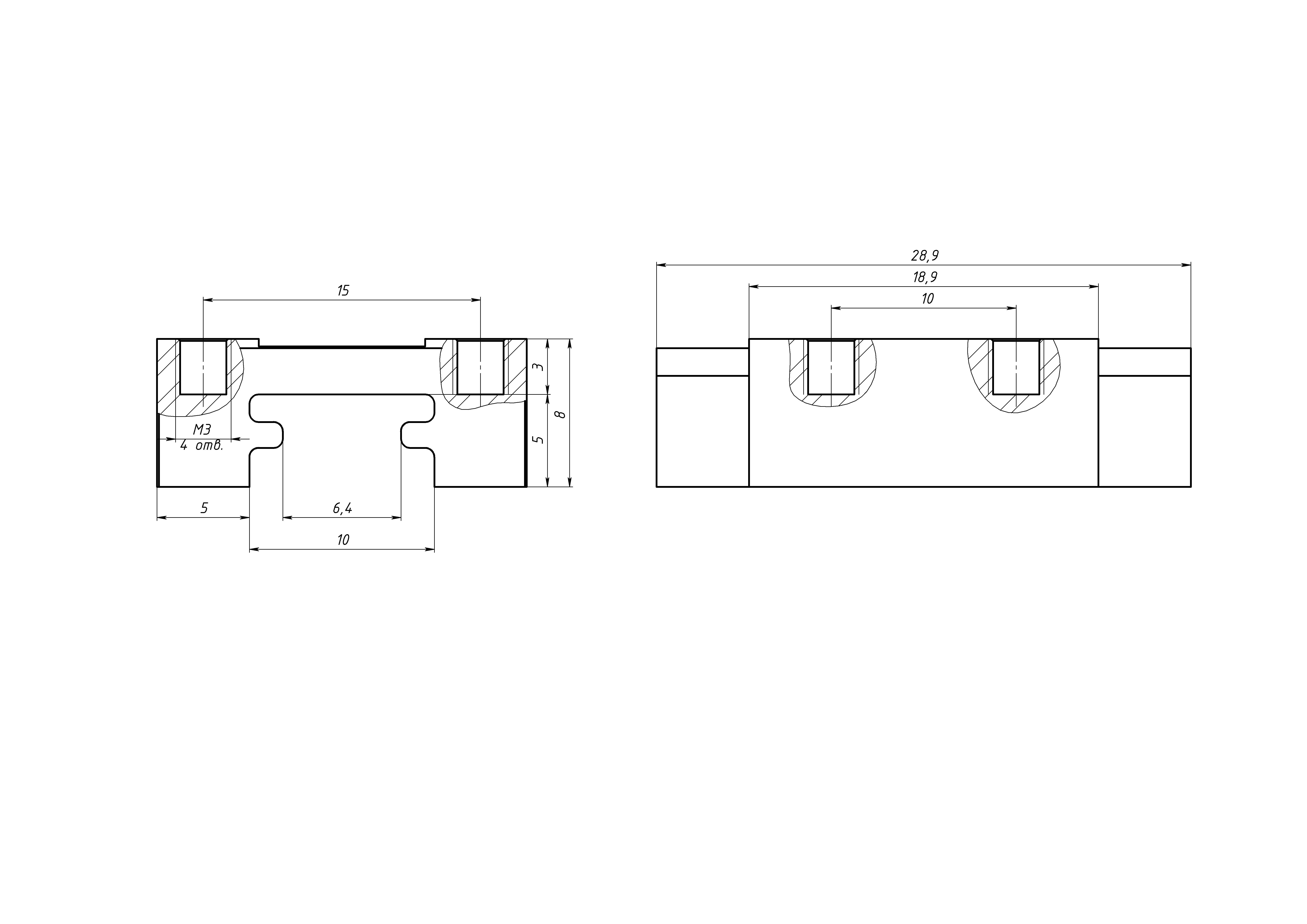

Таблица размеров подшипника
| Рельсовая каретка MGN 7H, B559 | B559 | 0,020 | СТ45 | миниатюрная | шарики | радиальная + осевая | 4000 | 1.37 | 1.96 | 12090 | |
| Рельсовая каретка MGW 7H, B561 | B561 | 0,031 | СТ45 | миниатюрная | шарики | радиальная + осевая | 4000 | 1.77 | 3.14 | 12090 | |
| Рельсовая каретка MGN 9H, C111 | C111 | 0.027 | подшипниковая сталь | удлиненная | шарики | радиальная + осевая | 3500 | 2.5 | 3.5 | 12090 | |
| Рельсовая каретка MGN 12H, B560 | B560 | 0,058 | СТ45 | миниатюрная | шарики | радиальная + осевая | 3500 | 4.9 | 5.8 | 12090 | |
| Рельсовая каретка MGW 12H, B562 | B562 | 0,109 | СТ45 | миниатюрная | шарики | радиальная + осевая | 3500 | 5.1 | 8.24 | 12090 | |
| Рельсовая каретка MGN 15C, C112 | C112 | 0.068 | подшипниковая сталь | короткая | шарики | радиальная + осевая | 3500 | 3.7 | 5.5 | 12090 | |
| Рельсовая каретка MGN 15H, C113 | C113 | 0.102 | подшипниковая сталь | удлиненная | шарики | радиальная + осевая | 3000 | 4.8 | 7.2 | 12090 | |
| Алюминиевая пластина для Z оси, тип 1, C107 | C107 | 0.295 | алюминий | ||||||||
| Алюминиевая пластина для Z оси, тип 2, C108 | C108 | 0.283 | алюминий | ||||||||
| Рельсовая каретка MGN 15H, C122 | C122 | 0,102 | СТ45 | миниатюрная | шарики | радиальная + осевая | 3500 | 17.75 | 37.84 | 14728 |
